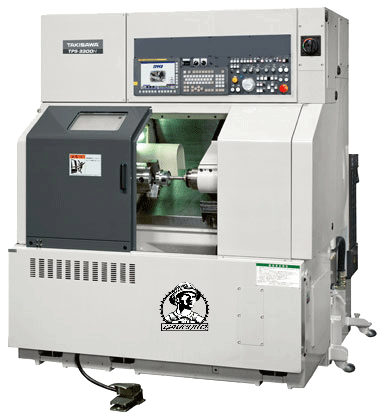

TPS-3300H proporciona la solución total para el mecanizado del agujero de perno.
· Máquina 3D Piston Pin Hole en la velocidad más rápida y la precisión más alta en la escala mundial.
· Software de programación de pistón mecanizado original del Takisawa (TPPS3) se basa en permitir que cualquiera crea los programas para el 3D mecanizado.

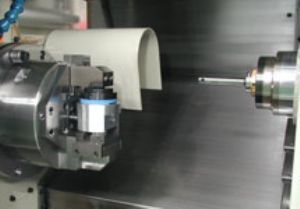

· Husillo principal y la herramienta de 40,000 rpm para husillos están sincronizados para el acabado de alta velocidad de pequeños agujeros a Perfil 3D (Bell-Forma + Oval)
Accesorios estándar:
Software TPPF3
Conjunto de herramientas de trabajo
Manual de instrucciones
Unidad hidráulica
Unidad de refrigerante (400W)
Controlador de aceite (para refrigerante y husillo)
Accesorios opcionales:
Pieza de sujeción de trabajo
Con calentador en el controlador de aceite
Soplador de aire (fuera del eje)
| Especificaciones técnicas |
| Husillo |
Velocidad del husillo |
min-1 |
1000 |
| Ángulo de índice mínimo |
Grados |
0.001 |
| Nariz del husillo |
|
JIS A2-6 |
| Agujero del husillo a través del diámetro |
mm |
63 |
| Husillo para herramienta |
Trayecto |
mm |
X:230 Z:260 |
| Tasa de desplazamiento rápido |
m/min |
X,Z: 20 |
| Cantidad de herramientas giratorias |
|
1 |
| Tipo de taladro cónico del husillo de la herramienta |
|
HSK-C40 |
| Velocidad del husillo |
min-1 |
42000 |
| Motores |
Motor del husillo |
kW |
7 |
| Motor de husillo de herramienta giratoria |
kW |
15 |
| Motor de eje de alimentación |
kW |
X:2.5 Z:1.8 |
| Motor de la bomba hidráulica |
kW |
1.5 |
| Motor de la bomba de refrigerante |
kW |
0.4 |
| Fuentes de energía requeridas |
Energía eléctrica |
kVA |
30.3 |
| Presión de la fuente de aire |
MPa |
0.5 |
| Caudal de la fuente de aire |
NL/min |
100 |
| Capacidad del tanque |
Refrigerante |
L |
245 |
| Unidad hidráulica |
L |
10 |
| Tamaño de la máquina |
Altura |
mm |
1970 |
| Altura desde el nivel del piso hasta la línea central del eje |
mm |
1070 |
| Espacio de piso requerido |
mm x mm |
1795x2640 |
| Peso total de la máquina |
kg |
2800 |
